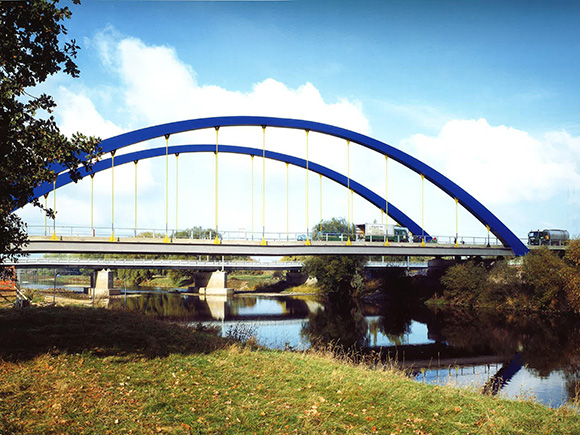

Brücke im Zuge der Ortsumgehung Eilenburg (B 87n) über die Mulde, Eilenburg

Auftraggeber:

Straßenbauverwaltung des Freistaates Sachsen (Auftragsverwaltung: Straßenbauamt Leipzig)

Zeitraum:

1999-2000

Leistungsumfang:

  • Entwurfsplanung
  • Ausschreibungsunterlagen

Bausumme:

7.000.000 €

Technische Beschreibung:
Neubau einer Stahlverbundbogenbrücke im Zuge der OU Eilenburg über die Mulde mit beidseitigen Vorlanddeckbrücken (vorgespannte 2-stegige Plattenbalken) über einen Wirtschafts- und Radwanderweg

  • Stützweite Stabbogenbrücke ca. 80 m
  • Länge Vorlandbrücke Ost: 6 Felder x ca. 25 m = 145 m
  • Länge Vorlandbrücke West: 4 Felder x ca. 25 m = 95 m
  • Gesamtlänge: ca. 320 m
  • Breite zwischen Geländern: 16,25 m
  • Ausbildung Stabbogen als einzelliger Hohlkasten, parabelförmig
  • Widerlager und Pfeiler tiefgegründet, zwecks Kolksicherung in geschlossenen Spundwandkästen hergestellt
