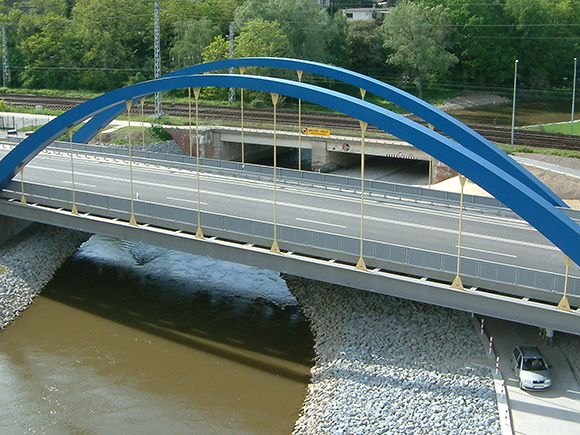

Brücke im Zuge der Ortsumgehung Eilenburg (B 87n) über den Mühlgraben und einen Wirtschaftsweg, Eilenburg

Auftraggeber:

Straßenbauverwaltung des Freistaates Sachsen (Auftragsverwaltung: Straßenbauamt Leipzig)

Zeitraum:

1999-2001

Leistungsumfang:

  • Entwurfsplanung
  • Ausschreibungsunterlagen

Bausumme:

2.800.000 €

Technische Beschreibung:
Neubau einer Stahlverbundbogenbrücke im Zuge der Ortsumgehung Eilenburg über den Mühlgraben und einen Wirtschaftsweg in Eilenburg

  • Stützweite ca. 55 m, Breite zwischen Geländern 16,25 m
  • Ausbildung Stabbogen als einzelliger Hohlkasten, parabelförmig
  • Tiefgründung Widerlager auf Bohrpfählen, d = 88 cm
  • Widerlagerbaugruben zwecks Kolksicherung als geschlossene Spundwandkästen ausgeführt
