Ausbau der Torgauer Straße im Zuge der B 87, 2. Bauabschnitt, Leipzig

Auftraggeber:

Stadt Leipzig (Auftragsverwaltung: Tiefbauamt Leipzig)

Zeitraum:

1997-2000

Leistungsumfang:

  • Objektplanung Ingenieurbauwerke Lph 2, 3, 5-7 gem. HOAI

Bausumme:

12.500.000 €

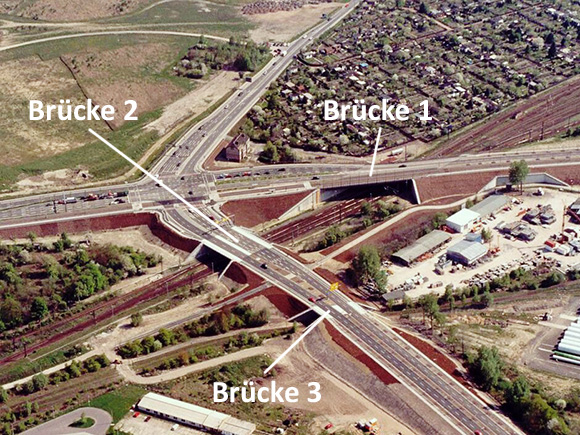

Planung von insgesamt 3 Brücken über Anlagen der DB AG sowie einer Stützwand

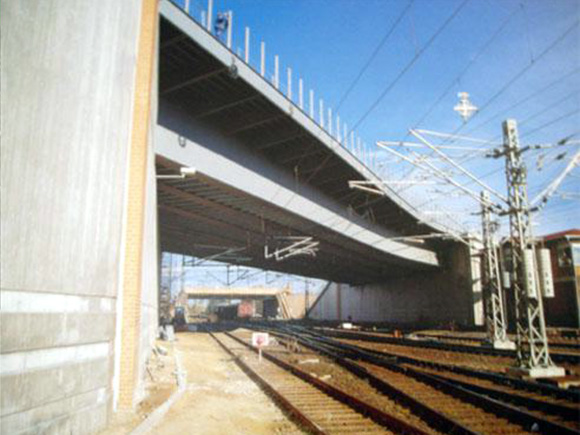

Brücke 1:

  • Stahlbrücke bestehend aus Trägerrost- und orthotroper Fahrbahnplatte
  • getrennte Überbauten für Straßenbahn- und Straßenverkehr
  • Stützweite jeweils 65 m
  • Breite Straßenbahnbrücke 11,45 m
  • Breite Straßenbrücke von 13,00 m bis (infolge Kreuzungsaufweitung) 16,00 m
  • tiefgegründete Widerlager mit anschließenden tiefgegründeten Stützwänden

Hinweis: Bearbeitung erfolgte in Arbeitsgemeinschaft mit Institut für Stahlbau – ISL – Leipzig

Stützwand Becker:

  • flachgegründete Winkelstützwand aus Stahlbeton
  • Höhe bis 10,50 m; Länge 170,00 m

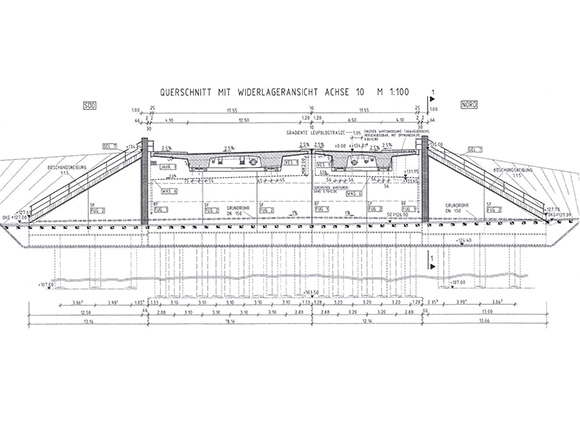

Brücke 2:

  • Spannbetondeckbrücke bestehend aus 2 getrennten Überbauten in jeweils 2-stegiger Plattenbalkenbauweise über Anlagen der DB AG
  • Stützweite: 30 m
  • Breite Überbau Nord zwischen den Geländern: 11,55 m
  • Breite Überbau Süd zwischen den Geländern: 17,55 m
  • tiefgegründete Widerlager mit anschließenden gleisparallelen tiefgegründeten Stützwänden

Brücke 3:

  • Rahmenbauwerk aus Stahlbeton, tiefgegründet
  • Stützweite: ca. 10 m
